| 不銹鋼閘閥 |
【產品用途】
不銹鋼閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置
【產品特點】
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
【執行標準】
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【性能規范】
|
公稱壓力PN（MPa） |
殼體 |
試驗壓力（MPa） |
上密封 |
|
|
密封（液） |
密封（氣） |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
【適用介質和適用溫度】
|
殼體材料 |
適用介質 |
適用溫度（℃） |
|
碳素鋼（C型） |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼（P型） |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼（R型） |
醋酸類 |
≤200 |
|
鉻鉬鋼（I型） |
水、蒸汽、油品 |
≤550 |
【主要零件材料】
|
閥體、閥蓋 |
閥板、閥座 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
碳素鋼 |
優質碳鋼＋硬質合金或不銹鋼 |
鉻不銹鋼 |
鋁青銅 |
石墨石棉盤根 |
可鍛鑄鐵 |
|
鉻鎳鈦鋼 |
不銹鋼、不銹鋼＋硬質合金 |
鉻鎳鈦不銹鋼 |
鋁青銅 |
浸聚四氟乙烯 |
可鍛鑄鐵 |
|
鉻鎳鉬鈦鋼 |
不銹鋼、不銹鋼＋硬質合金 |
鉻鎳鉬鈦不銹鋼 |
鋁青銅 |
浸聚四氟乙烯 |
可鍛鑄鐵 |
|
鉻鉬鋼 |
合金鋼＋硬質合金 |
鉻鉬鋁鋼 |
鋁青銅 |
柔性石棉＋33.4 |
可鍛鑄鐵 |
閘閥主要連接外型尺寸
|
型 號 |
公稱通徑 |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
Do |
||
|
Z41T/W/H |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-ф18 |
245 |
135 |
|
50 |
178 |
160 |
125 |
100 |
20-3 |
4-ф18 |
286 |
180 |
|
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-ф18 |
320 |
180 |
|
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-ф18 |
373 |
200 |
|
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
428 |
200 |
|
|
125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
513 |
240 |
|
|
150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
582 |
240 |
|
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
730 |
320 |
|
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
897 |
320 |
|
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
1032 |
400 |
|
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1170 |
400 |
|
|
400 |
480 |
565 |
515 |
482 |
30-4 |
16-ф25 |
1330 |
500 |
|
|
450 |
510 |
615 |
565 |
532 |
32-4 |
20-ф25 |
1460 |
500 |
|
|
500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1727 |
500 |
|
|
600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
2072 |
500 |
|

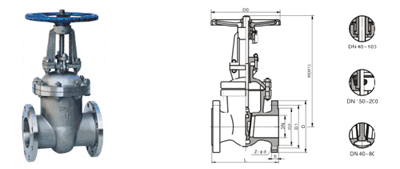

【結構圖片】
